高温老化房(防爆型)

系统配置

1.结构：

1)本老化房为六面保温

2)内部照明：耐温防爆照明灯，开关在控制面板上

3)单开门，配安全门锁紧机构（可以在试验室内打开大门）

4)观察窗：W400*H500mm 一个，采用钢化玻璃制作。

5)老化室有主箱体和控制柜组成，控制柜设在试验室左侧，触摸屏显示部分挂在库体右侧上（根据现场情况摆放，具体参考图纸）。

2.材质：

1)内部材料：SUS304不锈钢板，厚度>=1.0mm

2)外部材料：镀锌彩钢板，厚度>=1.0mm

3)箱体保温材料：岩棉，厚度100mm，防火并具自熄功能

4)底部材质：表面2.0mm厚不锈钢板，内加槽钢承重，承重不小于300KG/㎡。

底部保温材料：50mm岩棉+槽钢框架

3.老化房内部配置：

1)电源插座： 供测试物品通电用。

2)泄压口：防爆泄压口410*400mm

3）APP监控功能：控制器连接网络，手机，PAD可下载APP实时控制与监视老化室。

4）配置短信报警功能：当老化房内出现故障时，会发短信提示联网手机。

4.空气调节系统：

1)空气循环装置：

内部空气循环系统由试验室顶部风道，离心风机强制对流循环模式。上出风，下回风，提高箱内的温度均匀性。

2)加热装置:

l镍铬金属电加热管,由长寿命无触点固态继电器SSR控制,散热稳定,控制精确.

l配置3组电热管，总功率22.5KW恒温情况使用功率约5kw（具体与环境温度及设定温度有关）。

3)新风装置：

    设备配置新风系统，能满足发热负载进行恒温老化测试。

4)排风装置：

采用耐高温排风电机置于房顶，可以自由选择自动/手动停止功能。

l手动功能：在任何状态下均可排风

l自动功能：老化时间到、超温、设备故障时即可自动打开排风

5.控制部分：

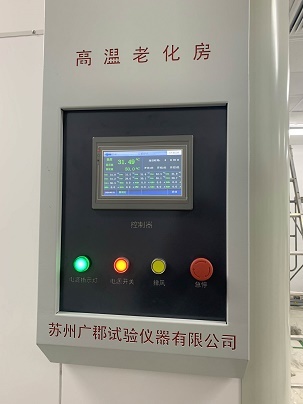

1)控制面板：7.0寸温度控制显示屏、运行指示灯、蜂鸣器、急停开关，手动排风等

2)报警装置：实验室超温报警，三色灯声光，台车电源故障报警。

控制系统

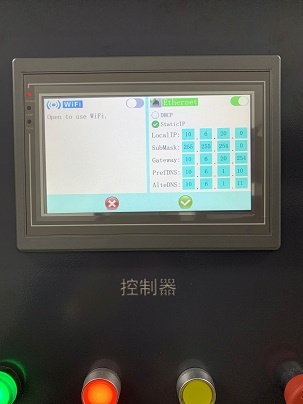

1.自主研发触摸屏控制系统 ，7.0寸800*480TFT真彩色触摸屏显示界面、中英文显示界面 带屏保功能

2.1个主控制点，额外配置11个辅助监测点。

3.配置APP远程监控功能及手机短信报警功能。

4.台车电源可通过触摸屏界面控制，并可设定通电时间。

5.配置USB拷贝数据功能，随时拷贝试验数据。

6.核心控制器为PLC,有使用寿命长、抗干扰能力强、控制精确度高等优点，比传统仪表有较大优势。

7.控制精度：温度:±0.1% F.S

8.运行方式：定值运行与程序运行两种，时间可任意设定。

9.显示分辨率：温度：0.01℃，时间：1min

10.测温体：台湾EYC品牌PT100 铂金电阻

11.恒温后，静态温度均匀度：≤±2℃（离墙20cm，离地20cm）。

12.报警：超温报警，电机故障报警等，报警时同时切断电源，机械式超温器双重保护。

13.主要控制元器件主要采用施耐德、西门子等知名品牌。

14.故障显示功能：试验室超温，风机过载，32路断路器跳电故障分别独立显示等功能
