汽车零部件行业高低温冲击试验箱
汽车零部件行业高低温冲击试验箱
浏览量:
产品名称

汽车零部件行业高低温冲击试验箱

产品别称
冷热冲击试验箱 温度冲击试验箱
没有此类产品
技术参数
产品描述
下载文件

一、主要技术参数:

1.工作方式: 气冷式三箱冲击试验箱,物品固定,可试验常温。

2.工作室尺寸:400 ×400×500 mm (D深×W宽×H高)

3.冲击温度:-55℃~﹢150℃

4.温度波动度:±0.5℃

5.温度均匀度:±2.0℃

6.温度冲击速率:3~5分钟内完成

7.温度转换时间: 10秒内

8.温度复原时间:≤5分钟

9.高温室温度:+60℃~+200℃(可任意设定)

10.低温室温度:-65℃~-10℃ (可任意设定)

11.升降温速率:

高温室升温时间:RT(室温)~+150℃ ≤ 30min

低温室降温时间:RT(室温)~-65℃ ≤ 60min

12.试验室承重:不低于 15kg

13.控制方式:微电脑可程式控制+PID+SSR

14.电源:AC380V/50Hz

15.总功率:18.5 KW 最大电流37A

二、箱体结构特点:

1. 置物架高度可调,可根据产品大小需要调节。

2.箱门:

门:铰链门,单开门开启,备电热功能,低温时不结露

铰链:原装日本进口,可防止箱门任意晃动,其材质为SUS #304。

密封:门与门框之间采用进口密封材料及独特的耐高温和低温密封结构,密封性、抗老化性好。

3.测试孔机体左侧有个直径50mm的测试孔,可供外接测试电源线或信号线使用。

4. 风道循环箱内风道采用单循环系统,由台湾大同马达加长轴轴流电机、不锈钢多翼式离心风叶及循环风道组成。采用上出风、下进风,强迫式循环气流,提高箱内温度均匀度和波动度。

三、制冷系统:

1. 工作方式:机械压缩机风冷制冷方式 双级二元复叠制冷

2. 制冷压缩机两颗德国比泽尔半封闭压缩机,为最大限度降低设备在试验室内的噪音,在位于设备后部的压缩机机械室围板反面部有吸音棉来阻隔噪音,还在内部压缩机组安装有减震脚,以便不会对实验室地面震动产生噪音。

3.制冷蒸发器冷凝器:风冷式冷凝器,鳍片式蒸发器

4.制冷剂:R404A,R23(臭氧损耗指数为0)

5.配件:主要部件均采用国际优质品牌产品,丹麦danfoss热力膨胀阀,干燥过滤器,意大利castel电磁阀等。

6、冷媒压力表: 为方便的观察与判断系统内的冷媒运转状况,配置备高、低压压力表

7.系统减震:排气管采用避震软管,压缩机固定采用弹簧减振

四、 电气控制测控系统:

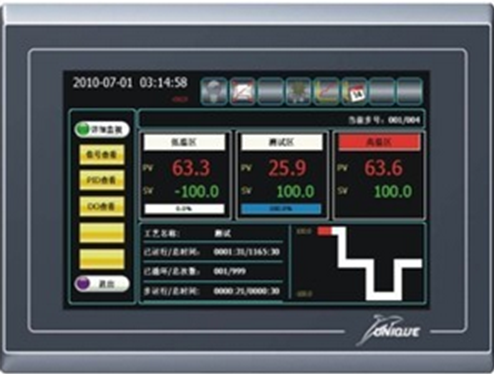

1) 采用日本优易控品牌UMC1300控制器,7.0寸触摸屏輸入,中英文可切换标配USB存取功能,可随时拷贝所需要的曲线。

2)控制器规格:温度分辨率:0.1℃  PID控制方式

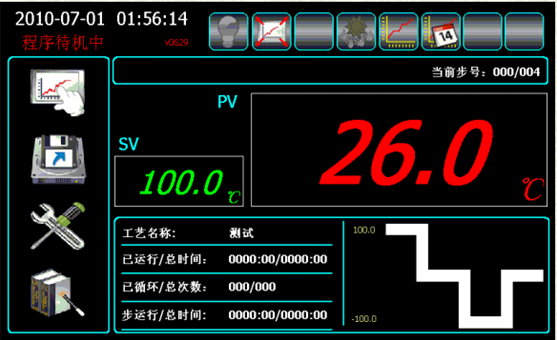

3)画面显示功能:7.0寸工业级全彩触摸屏,高对比度附背光功能之彩色TFT液晶显示,分辨率800*480 

具高温箱温度,设定温度,低温箱温度,设定温度试验循环周期数设定及指示

可显示目前执行状态、温度设定值、时间设定值、剩余时间、剩余循环次数

仪器出现故障会自动显示

自动除霜功能

4)冲击次数:100组工艺流程可设定,最多可进行999次循环冲击

5)控制器可记录1200天历史数据,随时查看。

6)可连接USB 喷墨打印机,打印相应历史曲线。

7)支持中文全拼输入法,可对任何试验名称进行中文命名。

8)可定时预约启动,更加人性化

9)运行方式:冷冲或热冲启动运行均可

10)以太网通讯功能,可连接电脑,实现远程控制,有直连方式,局域网方式,因特网方式三种模式。

11)可对设备操作人员实施权限分配。以免无关人员误操作影响试验进程。

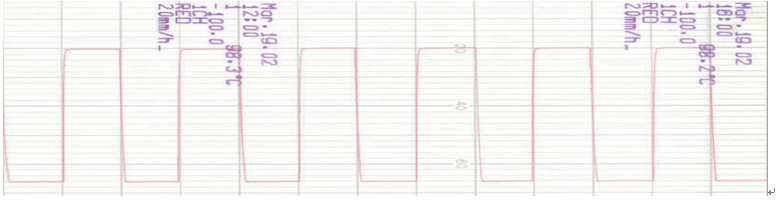

实际冲击曲线:

五、安全保护系统:

电源断路保护/欠相保护/过电流保护/超温保护/一段冷冻机高低压压力保护 /二段冷冻机高低压压力保护/冷冻机油压保护/循环马达温升保护/压力平衡保护压缩机温升保护/压缩机超载保护 /冷凝器散热不良保护/冷却水水压不足保护

六、其他配置:

1.资料:提供产品合格证、保修卡、使用说明书、仪表说明书、电路图等相关资料一套

七、使用条件:(由用户保证下列各项条件)

1.电源:要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立专门供本设备使用。

2.供气气压 :5 Kgf/c㎡以上

3.排水:实验使用之除霜废水须排除,出水管径:3分管

4.储存环境的要求:设备不工作时,环境温度应保持在0~45℃(不结冰)以内,设备一月以上时间不工作,因每月开机运行1小时以上,以保证设备的正常运行

未找到相应参数组,请于后台属性模板中添加

冷热冲击试验箱是汽车零部件物理性变化的理想测试工具,适用于产品高温、低温骤变的可靠性试验,对物品的相关特性进行环境模拟测试,来判断产品的性能是否能够符合预定要求,以便于产品设计、该进、鉴定及出厂检验用。

三箱温度冲击试验箱示意图
