满足GB6239-2001包括电容积式热水器,燃气容积式热水器及热泵热水器及零部件的淋雨试验室

满足GB6239-2001包括电容积式热水器,燃气容积式热水器及热泵热水器及零部件的淋雨试验室

浏览量

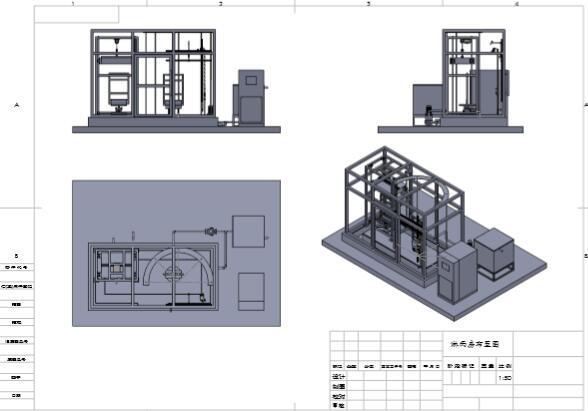

广郡淋雨实验室示意图:

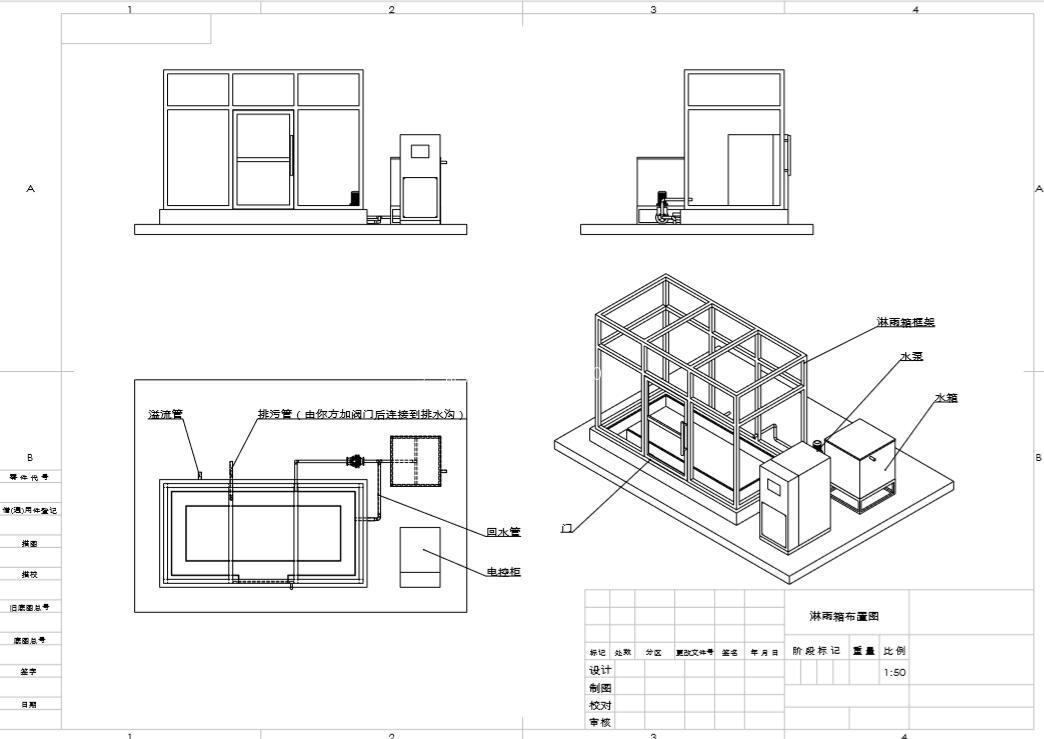

广郡淋雨实验室布置图:

一、系统概述:

1.适用范围(功能及用途): 可进行开发新产品及定型产品,(包括电容积式热水器,燃气容积式热水器及热泵热水器及零部件的淋雨试验室。)及成品检验等项目的淋雨密封性检测。

2.装置设置IPX5固定喷淋系统一套,通过上下的相对位置的变化,对产品的各个面进行淋水试验,保证喷水压力达到要求;支架结构在保证防锈的同时美观大方。

二、适用标准:

1.依据客户设备订购规格书。

2.GB4208-2008

3.GB6239-2001

4.ANSI Z21.10.3-2004

三、型号规格及性能:

1.满足IPX2试验,滴水盘面积1000×800mm

2. 配置IPX3,IPX4,IPX5喷头

3. GB6239试验按照图纸制作

1)玻璃房围挡结构尺寸(㎜):4000宽×2500深×2800高,订货前提前提供给制造商

2)10个喷头及5个可调高度的不锈钢支架。

3)喷头均为不锈钢激光打孔加旋片

4)上喷头5个,喷水量12.0L/min (供水水压100KPA)

5)下喷头5个,喷水量4.5L/min(供水水压100KPA)

6)水压:30~200kpa可调

7)仰角:0°~45°可调

8)喷水角度: ±45°、±0°

9)喷水距离:距离产品中心线1000mm.

10)试验台尺寸:500*500MM,可安装快速热水器。

11)上下五个喷头在同一个圆心的圆弧上,距离为1000mm.

12)淋水温度:环境温度

13)喷淋用水:洁净的软质自来水

14)试验时间:通过定时器控制

四、结构与特点:

1、工艺配置:

整个试验室由试验室围挡及地基部分(用户提供)、喷淋系统,水循环系统(含增压)和电器控制系统四部分组成。

2、围挡结构:

试验室底座用10号工字钢焊接制作骨架,放置地面,外表除锈后两次用红丹、黑色防锈漆涂刷。不锈钢水槽安装在底座骨架上,水槽上用不锈钢格栅防护,水槽底部有排污口,便于清洗水槽,在水槽侧面接有溢流口,流入周围原先排水沟渠,侧面底部安装水循环口,经过滤后循环使用。

1)试验室骨架用不锈钢方管制作,中间用有机玻璃格挡,厚度8mm.试验室设置单开门,尺寸:1000×2000(mm)(宽×高)。

2)内部照明:在围挡顶部外面装有照明电子防爆灯,直接由控制柜上开关控制。

五、淋雨循环系统

淋雨装置总体结构

1.淋雨装置为循环过滤系统,主要由水泵、压力调节阀、水压表、主管路、分管路、支管路、流量计、节流阀、喷嘴,喷淋装置,五路喷嘴、五路喷嘴架、及蓄水池构成。五路喷嘴设置在试验室一侧面,各喷嘴与支管路连接,再通向前喷淋面及通向其它喷淋面的分管路起始端分别设置流量计和节流阀。系统管路压力可设定为50-200KPa。各喷淋面含盖淋雨试验所涉及的外形尺寸(依据受检实物来定)最大产品的各受检部位,喷嘴为软管悬挂可调式,以适应产品外形及尺寸的变化,调节高度根据实际要求决定软管长度。

喷嘴布置及数量

1.喷头沿产品半圆周方向均匀设置五路,每路上安装一个喷头,水流量12L/min和4.5L/min,压力为50—200KPA可调。喷嘴数量:上部喷嘴数5个,下部喷嘴为5个。

2.喷嘴采用出水呈60°圆锥体形状的实心喷嘴

3.上喷头5套,包括软管和支架及管路附件。流量12.5(1±5%)L/M.

4.下喷头5套,包括软管和支架及管路附件。流量4.5 (1±5%)L/M.

水池结构:

1. 整个淋雨试验室在外部管道上设有过滤装置,循环水通过过滤,它对可对淋雨试验室所用水进行重复试利用,并设有自动补水系统以保证水循环系统正常运行。排水管路设旁通管路便于排除泥沙油污。

2. 水泵管道由PPR管制造,格栅采用不锈钢板或进口玻璃钢板,淋雨水按一定方向流入水池循环使用

3. 各个喷淋支路切换通过水阀开闭控制改变水路。

六、工作台系统:

1.工作台500*500mm。

2.台面用3mm不锈钢板加不锈钢方管制作,台面上设置产品样品架安装孔。

3.台面承重200KG

七、控制系统(安装在试验室外部,便于操作使用)。

1.无熔丝开关断路器

2.时间控制器:0~99H59min

3.加压泵,附启动开关指示灯及电磁開关

4.水压表:0~1Mpa

5.流量计:0~100L/min

6.电源要求:380V±10V   50~60Hz

八、安全保护系统

²  总电源相序和缺相保护

²  漏电保护

²  负载短路保护

²  运转指示灯



²  线路保险丝及全护套式端子
